Support isolant PIR seul (polyisocyanurate) pour collier
N° Séq. : 2209764
|
Fabricant : Sagi

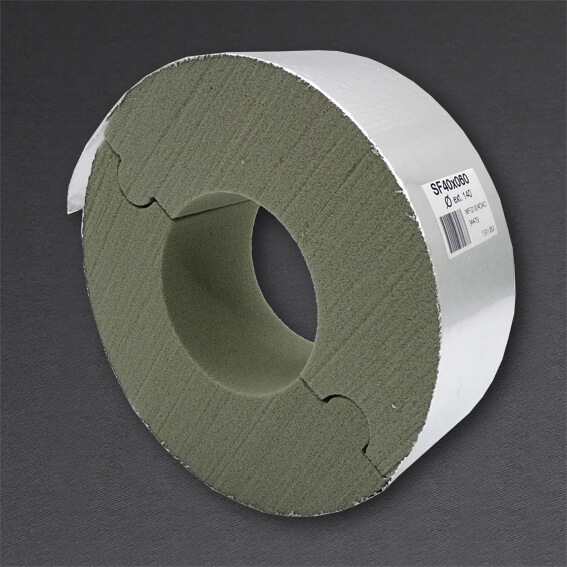

Les supports isolants SAGIFIX® sont composés de deux parties en PIR (polyisocyanurate) revêtues d’un film pare-vapeur APA (aluminium + polyester + aluminium).
Ce support permet de reprendre la charge de la tuyauterie tout en évitant les ponts thermiques générateurs de condensation à l‘endroit
des colliers de supportage. Il s’utilise à l’intérieur des locaux, principalement avec des isolants à base de polyuréthane.
Il est recommandé sur les installations de froid, de climatisation et de chauffage.
Mise en œuvre : les supports seront posés lors du montage des tuyauteries en respectant les écartements maximum ci-dessous.
Distance maxi entre 2 supports :
Ø ≤ 114 mm ➔ 1,5 m
125 mm ≤ Ø ≤ 160 mm ➔ 2,5 m
Ø ≥ 168 mm ➔ 3 m
Caractéristiques thermiques :
Température d'utilisation : de -40°C à +80°C
Température de mise en œuvre : de +10°C à +30°C
Coefficient de conductivité thermique : λ à 10°C: 0,029 W/m.K
Pour choisir votre collier qui s'adapte à l'isolant, le calcul est le suivant :
Deux fois l'épaisseur de l'isolant + diamètre extérieur du tube.
